Το compact σύστημα SBR-Box αποτελεί την πιο οικονομική λύση της αγοράς για την βιολογική επεξεργασία των αστικών λυμάτων, και διατίθεται σε μεγέθη από 25 έως 1000 άτομα.
Το σύστημα χρησιμοποιεί τη μέθοδο της αερόβιας βιολογικής επεξεργασίας ενεργού ιλύος, σε βιοαντιδραστήρα τύπου SBR.

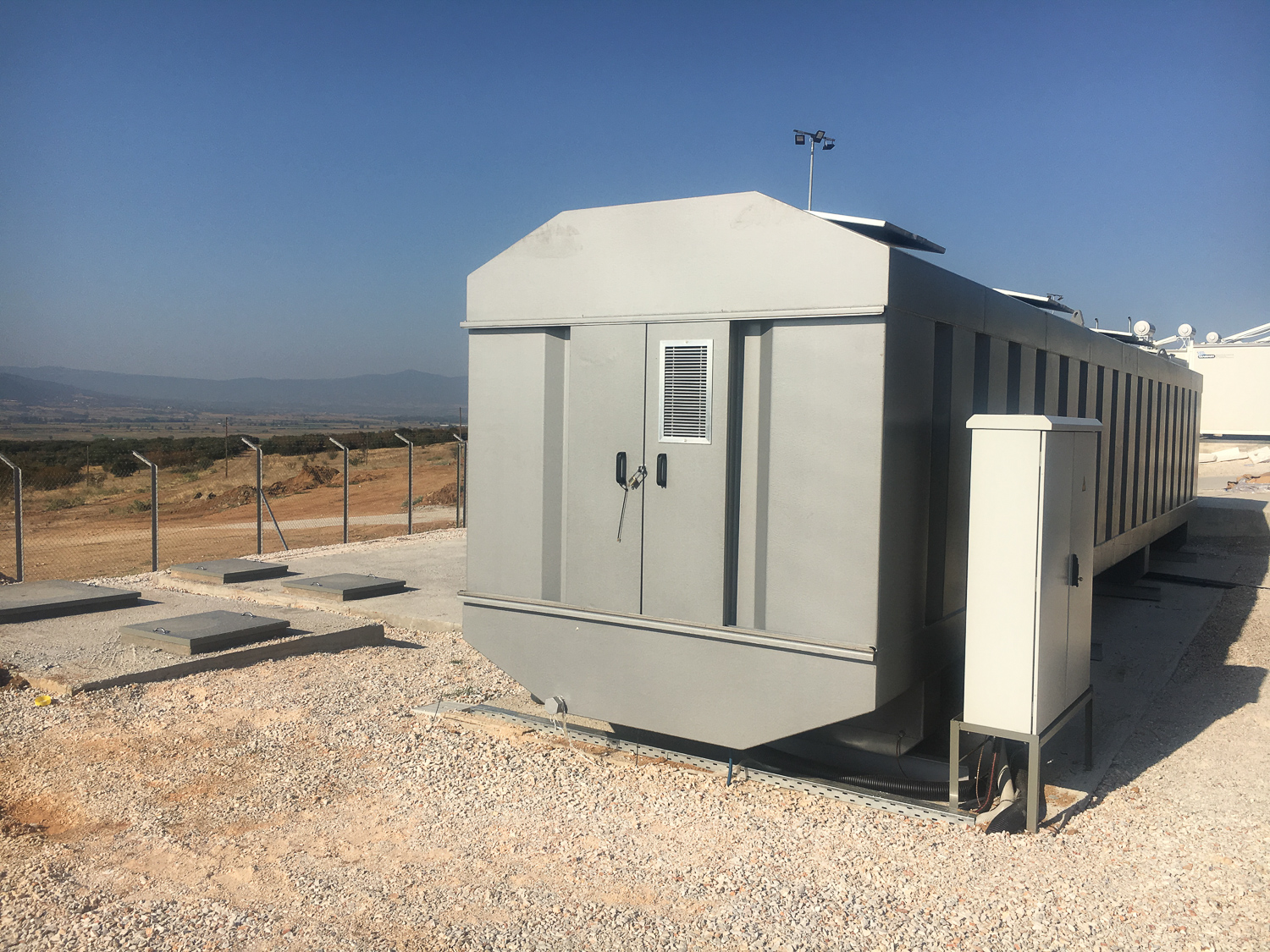

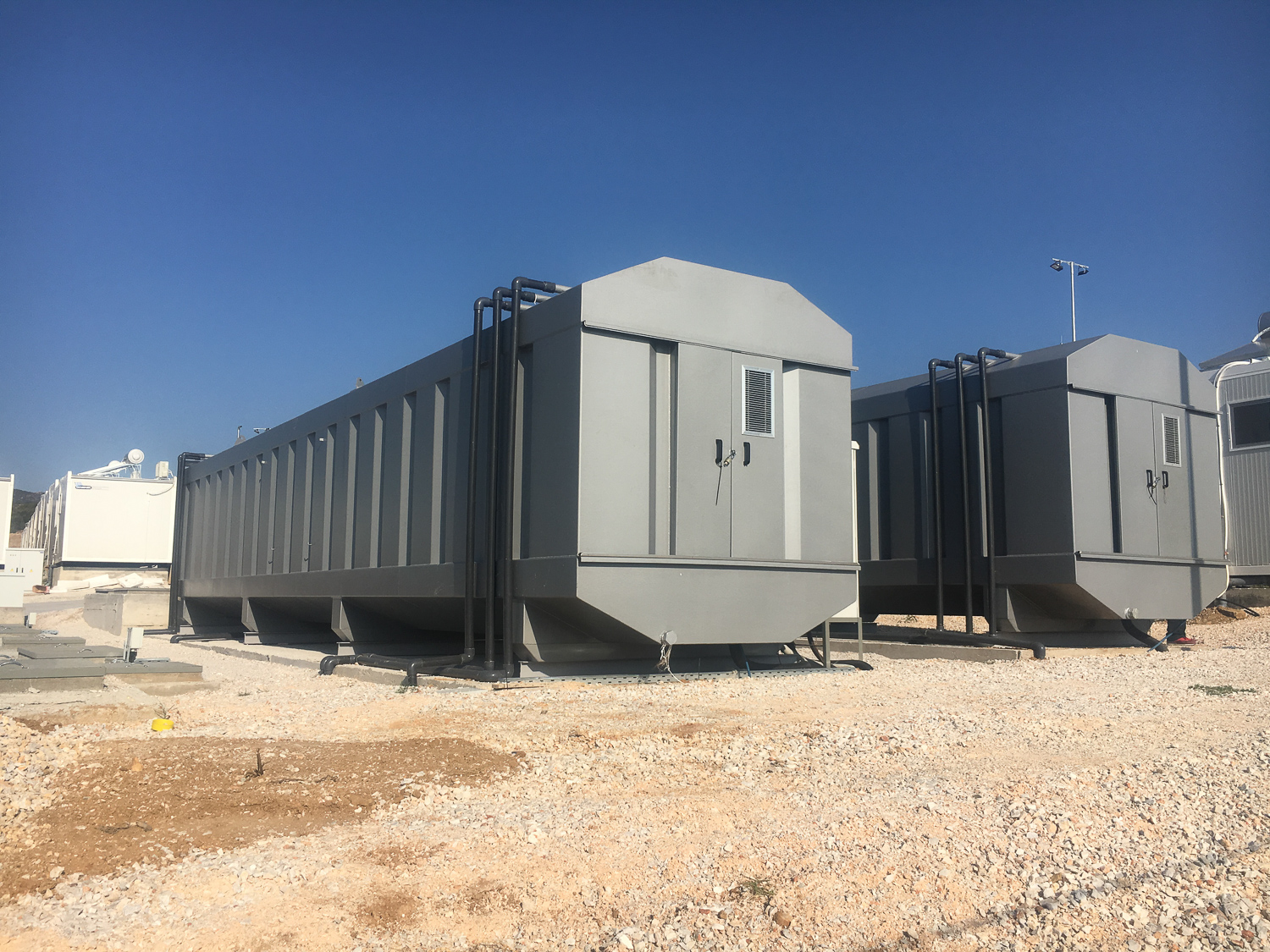

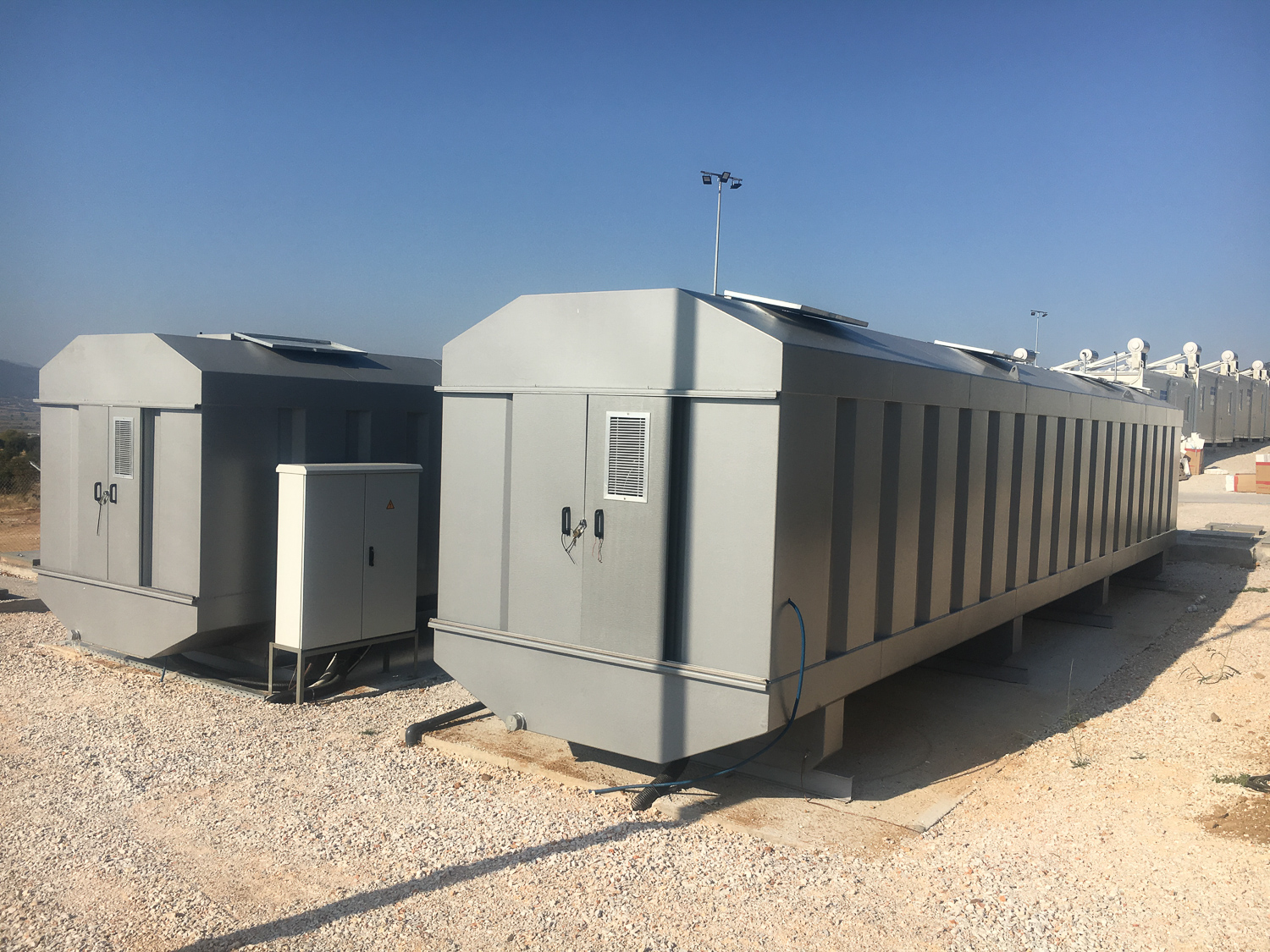

Η μονάδα SBR-Box είναι κατάλληλη για υπέργεια τοποθέτηση και περιλαμβάνει προεγκατεστημένο όλο τον απαιτούμενο ηλεκτρομηχανολογικό εξοπλισμό για τον βιολογικό καθαρισμό των λυμάτων:

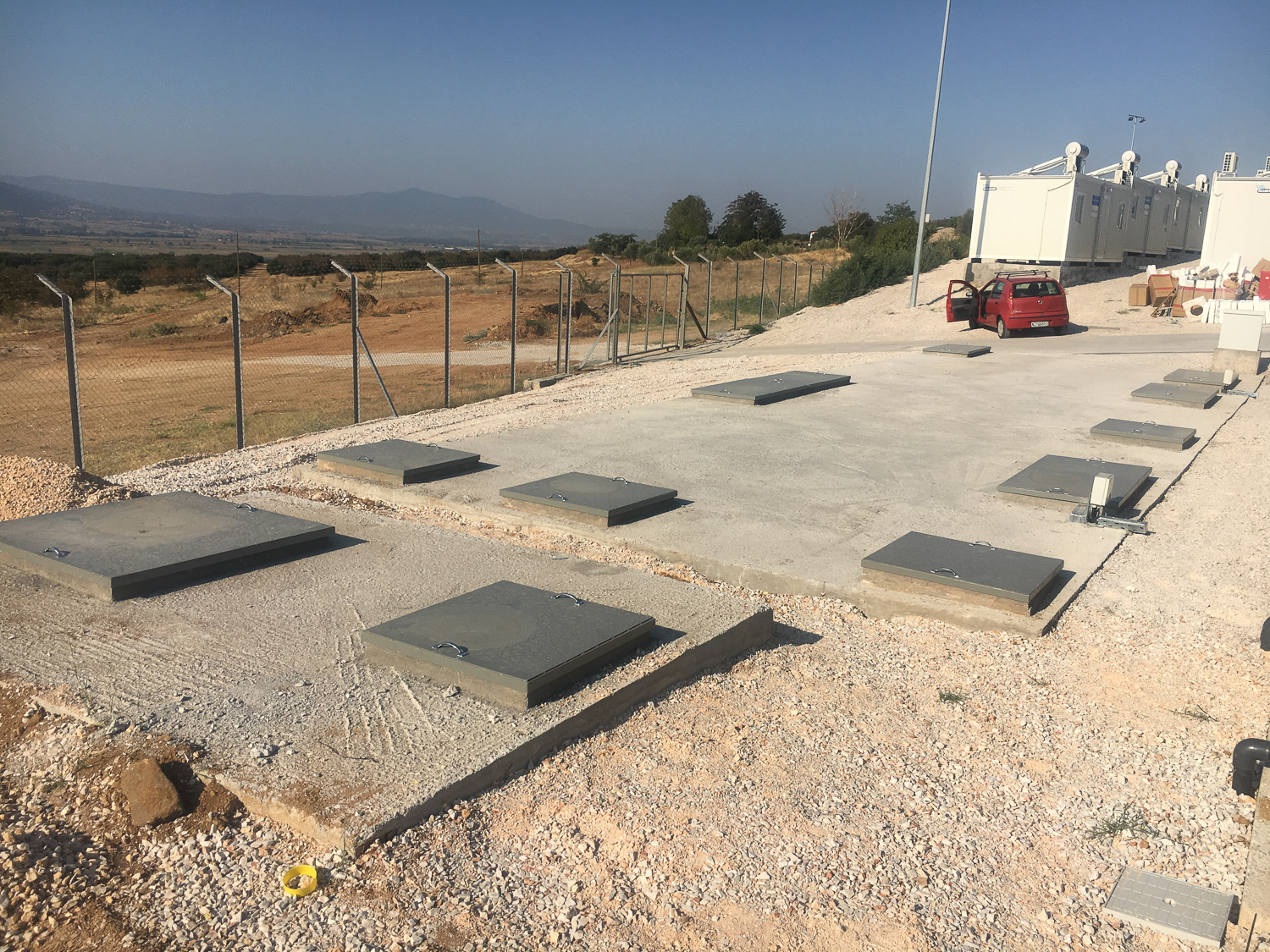

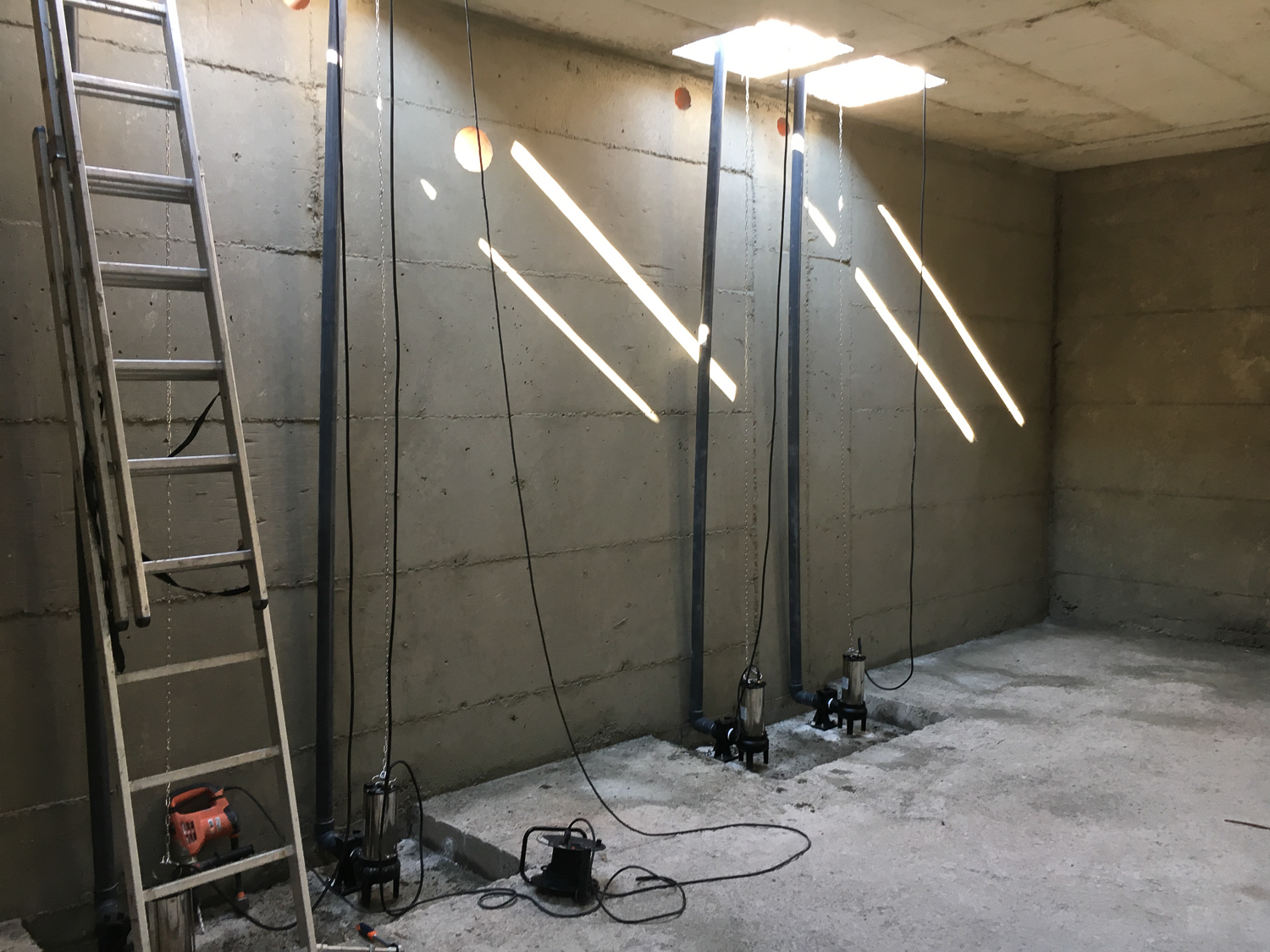

Η όλη Εγκατάσταση Βιολογικής Επεξεργασίας Λυμάτων SBR-Box απαιτεί ακόμη δύο υπόγειες στεγανές δεξαμενές για την προεπεξεργασία των λυμάτων. Η πρώτη εκ των δύο δεξαμενών, χρησιμοποιείται για προκαθίζηση / εξάμμωση των λυμάτων καθώς και για αποθήκευση περίσσειας λάσπης. Η δεύτερη δεξαμενή χρησιμοποιείται για εξισορρόπηση ροής και τροφοδοσία λυμάτων προς την compact μονάδα SBR-Box. Προαιρετικά, η εγκατάσταση μπορεί να συμπληρωθεί από δεξαμενή χλωρίωσης και αποθήκευσης του επεξεργασμένου νερού.
Συνολικά, η Εγκατάσταση Επεξεργασίας Λυμάτων SBR-Box αποτελείται από:
Τεχνικά χαρακτηριστικά και διαστάσεις SBR-Box
Η compact μονάδα Βιολογικής Επεξεργασίας Λυμάτων SBR-Box αποτελεί ενιαία αυτοφερόμενη ορθογωνική κατασκευή, κατασκευασμένη από χάλυβα st37, με πάχος λαμαρίνας 5mm και καλυμμένη με εποξειδική βαφή.
Η κατασκευή είναι κατάλληλη για άμεση υπέργεια τοποθέτηση και φέρει κατάλληλες εσωτερικές και εξωτερικές ενισχύσεις ώστε να μην υπάρχει ανάγκη περεταίρω στήριξης (π.χ. κατασκευή εξωτερικού τοιχίου από σκυρόδεμα) για να αντέξει την εσωτερική υδροστατική πίεση.

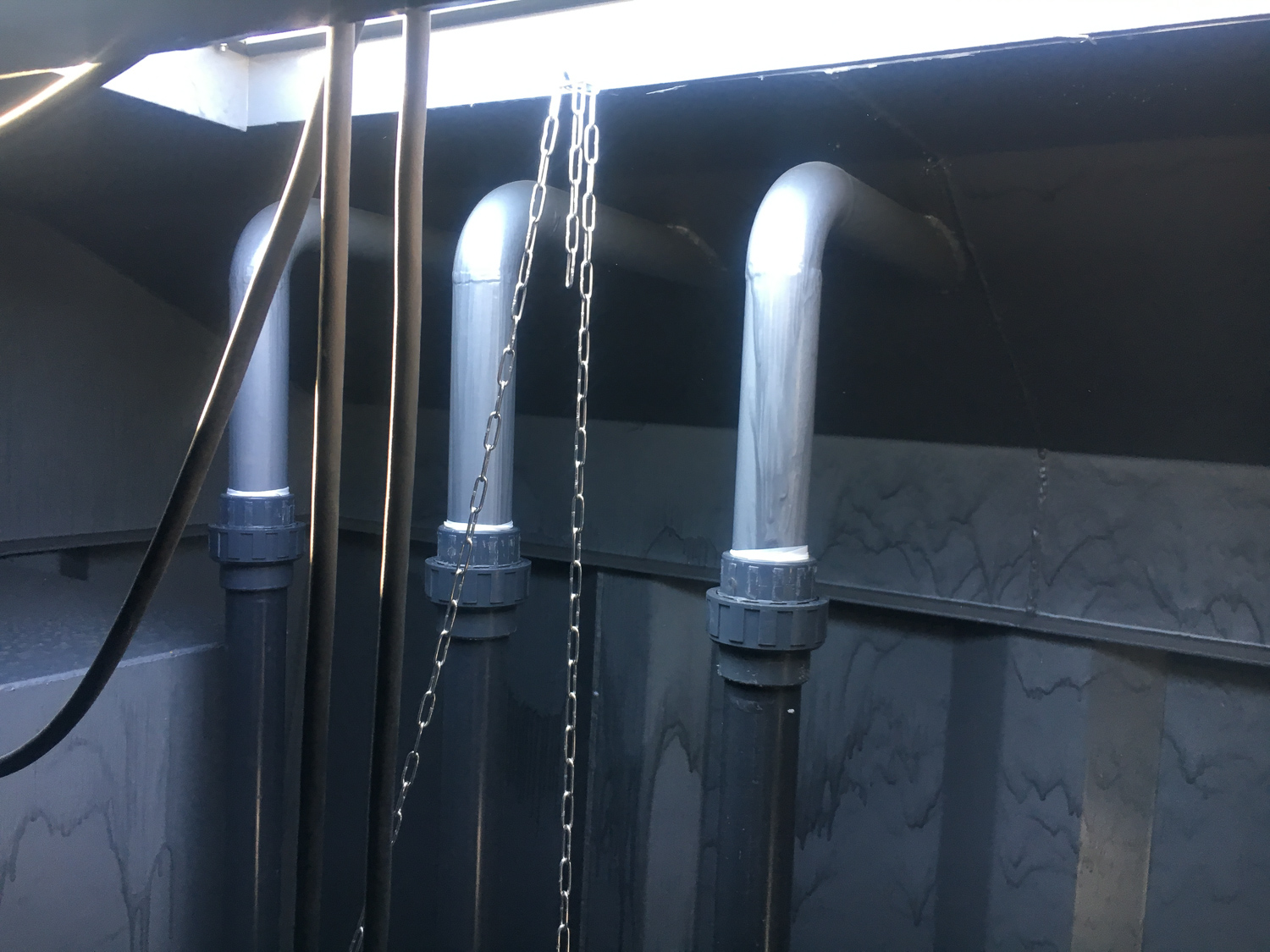

Όλοι οι αγωγοί μεταφοράς υγρών και αέρα εντός των δεξαμενών είναι από κατάλληλο υλικό (st37, PVC,PE,PP), ανθεκτικό στην διάβρωση.
Η μονάδα φέρει κατάλληλες ανθρωποθυρίδες επίσκεψης και ελέγχου στην οροφή με αντίστοιχα με ανοιγομένα καπάκια – καλύμματα που επιτρέπουν την άνετη πρόσβαση και εργασία του χειριστή και την απομάκρυνση του εξοπλισμού των δεξαμενών. Η μονάδα φέρει κατάλληλης διαμέτρου διάταξη σύνδεσης με τον αγωγό λυμάτων.
Το ενσωματωμένο μηχανοστάσιο στεγάζει τον φυσητήρα, τον ηλεκτρικό πίνακα ελέγχου και τη αντλία χλωρίωσης.

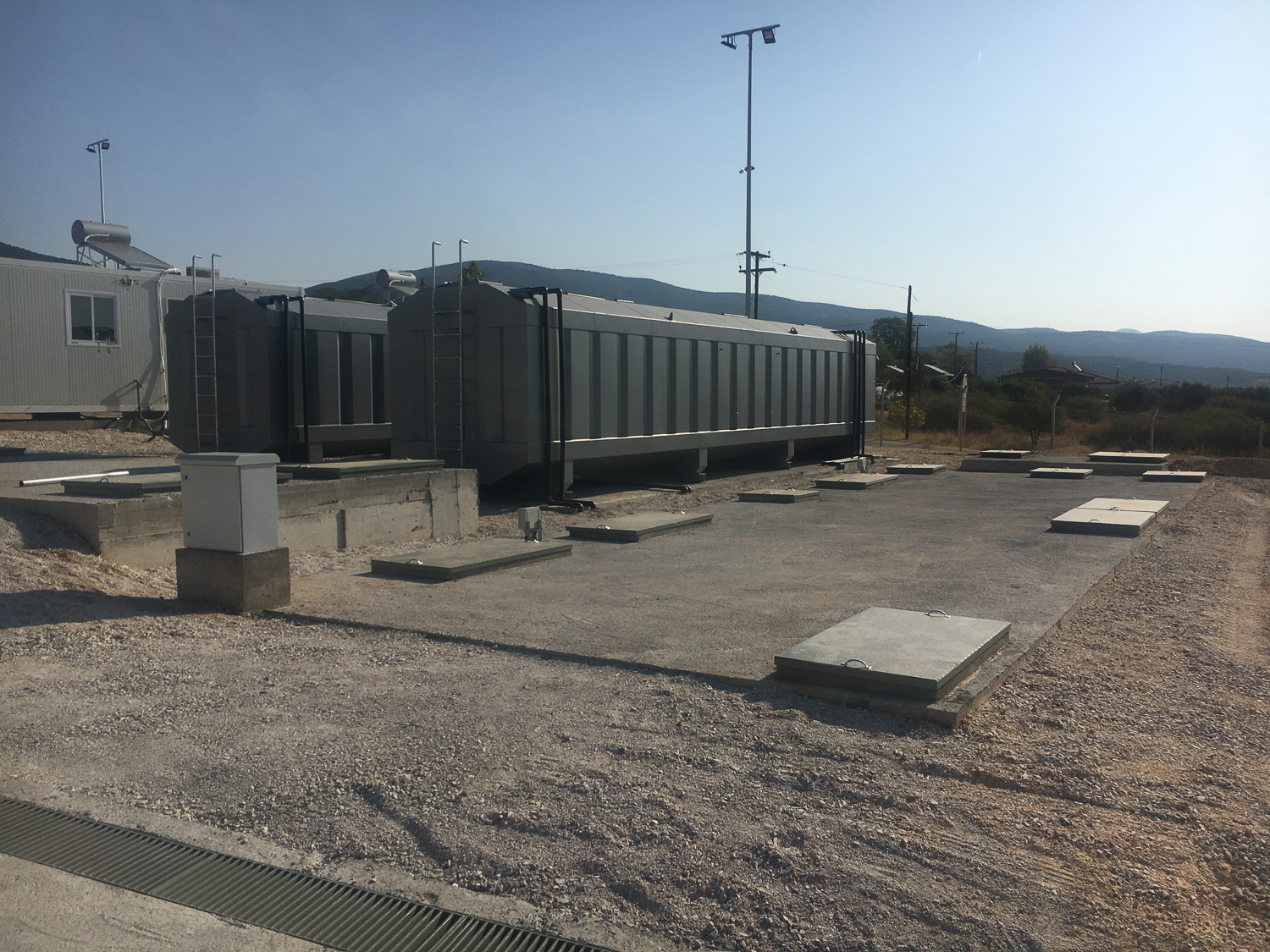

Η compact μονάδα SBR-Box εγκαθίσταται υπέργεια και η έδραση της γίνεται σε πλάκα από οπλισμένο σκυρόδεμα C16/20 με διπλό δομικό πλέγμα Τ377 επαρκώς διαστασιολογημένη για να αντέξει τα φορτία της γεμάτης δεξαμενής.
|
Μέγεθος (Μ.Ι.Π.) |
Q (m3/d) |
BOD5 (kg/d) |
Εξωτερικές Διαστάσεις (Μ x Π x Υ) (mm) |
Πάχος λαμαρίνας |
Βάρος |
|
(mm) |
(kg) |
||||
|
25 |
5,0 |
1,8 |
2000 x 1200 x 2200 |
4 |
1150 |
|
50 |
10,0 |
2,4 |
3000 x 1500 x 2600 |
4 |
1200 |
|
100 |
20,0 |
3,0 |
4000 x 1800 x 2600 |
4 |
1780 |
|
150 |
30,0 |
3,6 |
5000 x 1800 x 2600 |
4 |
2350 |
|
200 |
40,0 |
4,8 |
6000 x 1800 x 2600 |
4 |
2350 |
|
300 |
60,0 |
6,0 |
7000 x 2200 x 2800 |
4 |
2930 |
|
400 |
80,0 |
7,5 |
8500 x 2200 x 2800 |
5 |
4370 |
|
500 |
100,0 |
9,0 |
10000 x 2200 x 2800 |
5 |
5090 |
|
600 |
120,0 |
9,0 |
11500 x 2200 x 2800 |
5 |
5760 |
|
700 |
150,0 |
9,0 |
12000 x 2200 x 2800 |
5 |
5810 |
|
800 |
160,0 |
9,0 |
13000 x 2200 x 2800 |
5 |
6350 |
|
1000 |
200,0 |
9,0 |
13000 x 2400 x 2800 |
5 |
6800 |
